Ｎ邸耐震補強工事

耐震補強前

耐震診断の結果、耐震補強を必要とされた壁です。
耐震性は、
①耐力壁の量
②耐力壁のバランス
③接合金物の使用
④木材の健全性
⑤基礎の強さ
の５点によって確保されています。そのためには現在の建物の実態を正確に知ることが耐震補強の第一歩です。

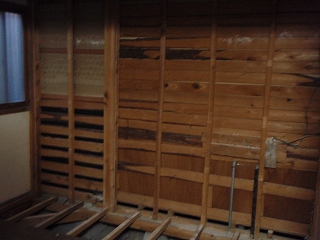

解体完了

梁･柱･土台を固定する為、天井･壁･床を解体します。

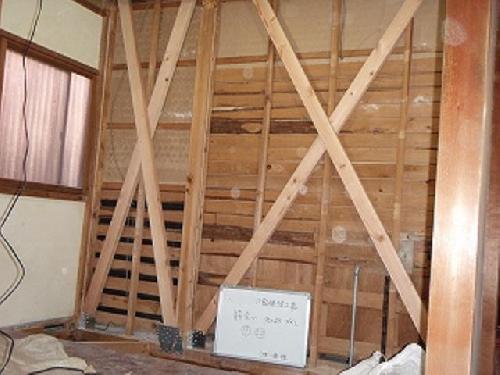

筋交い取付

90×45の筋交いをダブルで取付。
耐力壁は、「筋交い」あるいは「構造用合板」等で構成されています。

耐震壁も、バランスが重要で偏った配置をしないようチェックする様になっています。

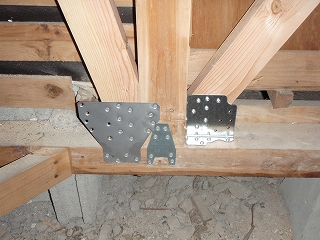

耐震金物取付

この様に、筋交いと柱を金物で固定します。
また、柱には、筋交いなどの耐力壁の種類や位置によって、強い浮き上がりの力が作用します。このとき、柱が土台や梁から離れ、勝手に浮き上がってしまっては、建物はバラバラになってしまいます。
　これらの力を計算して、必要な場所に必要な金物で、基礎、筋交い、土台、柱、梁を一体化して働くようにするのが、柱の耐震金物（接合金物）と言われるものです。

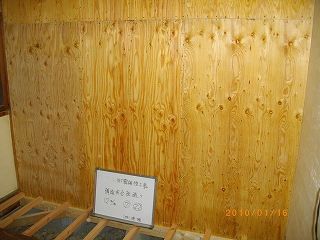

構造用合板張り

構造用合板も梁･柱･土台を繋ぐ様に
決められたピッチで固定していきます。

これで耐震補強は完了です。

後は、現状を復旧する為
天井･壁にはﾌﾟﾗｽﾀｰﾎﾞｰﾄﾞ＋ﾋﾞﾆｰﾙｸﾛｽを貼り、
床はﾌﾛｰﾘﾝｸﾞ貼りで完成です。

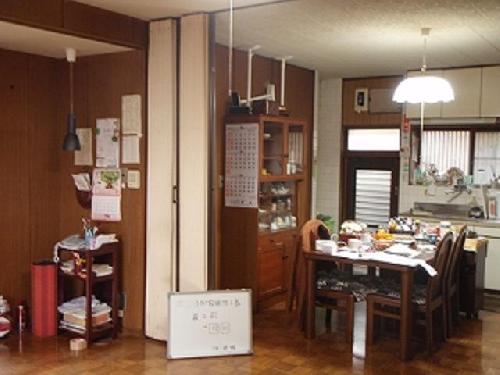

耐震補強前＝壁新設＝

この様に壁のない所にも耐震壁が必要になる場合もあります。

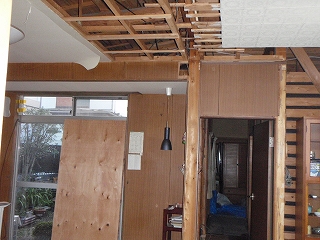

解体完了＝壁新設＝

梁を出す為に天井の一部を解体します。
又、床も土台を出す為に床の一部を解体しました。

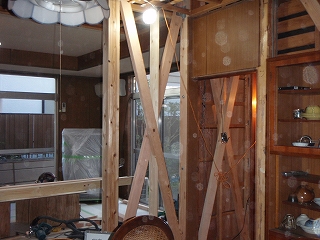

柱・筋交い取付＝壁新設＝

柱を取付、同じように筋交いを取り付けていきます。

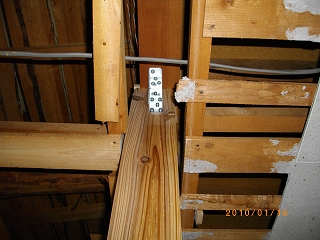

耐震金物取付＝壁新設＝

柱を新設したので、柱と梁もしっかり固定します。

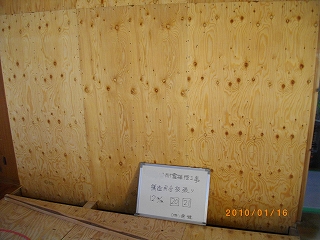

構造用合板張り＝壁新設＝

同じ様に構造用合板張りで補強は完了です。

８月に静岡で最大震度６弱の地震があり、瓦がずれたり、壁にひびが入ったり県内で様々な影響がありました。Ｎ邸も８月の地震で屋根の瓦がずれそこから耐震補強を考えるきっかけになったそうです。

耐震補強前	解体完了	筋交い取付	耐震金物取付	構造用合板張り
耐震補強前＝壁新設＝	解体完了＝壁新設＝	柱・筋交い取付＝壁新設＝	耐震金物取付＝壁新設＝	構造用合板張り＝壁新設＝

Ｎ邸耐震補強工事の基本情報

工事箇所	１階
工事内容	耐震補強
面積	床面積・施工面積
工期	３週間
築年数	昭和４６年
工事場所	静岡市葵区
